Di dalam Lab Sealock: Penguji Dampak Osilasi Bagasi (XE-I09BA)

Hampir setiap bencana kegagalan tas yang pernah didengar pembeli dimulai dari tempat yang sama: titik di mana tali pengikat, pegangan, atau cincin D bertemu dengan panel bodi. Kain jarang robek di bagian tengah. Ritsleting jarang membelah rantai. Yang gagal adalah jangkarnya – beberapa sentimeter persegi tambalan, paku payung, atau anyaman las yang harus memindahkan seluruh berat tas yang dimuat ke dalam dinding fleksibel, ribuan kali lipat, dengan beban yang tidak pernah stabil dan tidak pernah dapat diprediksi. Itulah sebabnya uji tarik statis, betapapun mengesankannya angka yang dihasilkan, merupakan prediktor yang buruk terhadap hasil lapangan. Sebuah sambungan yang dapat bertahan terhadap tarikan tunggal seberat 80 kg masih dapat mengalami kegagalan pada 400 siklus sentakan dinamis seberat 8 kg, karena kelelahan dan kekuatan puncak merupakan fisika yang berbeda.

Mesin yang memisahkan kedua dunia tersebut di lab kami adalah penguji dampak osilasi bagasi — aset YFLJQ-0232, model XE-I09BA, nomor instrumen LAB-006, dalam pelayanan di departemen kualitas kami sejak Oktober 2018 dan terakhir dikalibrasi secara eksternal pada 19 Desember 2025, dengan kalibrasi ulang jatuh tempo pada 18 Desember 2026. Secara internal mesin ini berjalan sesuai prosedur operasi standar YFL-WI-PZ-03, revisi A/0, tertanggal 28 Desember 2023. Artikel ini membahas fungsi sebenarnya dari mesin tersebut, mengapa pengujian ini lebih penting untuk tas kedap air yang dilas dengan frekuensi tinggi dibandingkan untuk bagasi yang dijahit secara konvensional, dan apa yang harus ditanyakan oleh manajer sumber ketika mereka melihat "uji dampak osilasi" pada lembar spesifikasi pemasok.

Apa arti sebenarnya dari "dampak osilasi".

Tes ini tampak sederhana untuk dijelaskan dan cukup sulit untuk dilakukan dengan baik. Sebuah tas dimuat hingga berat tertentu, kemudian digantung dari mesin dengan komponen apa pun yang diperiksa — satu pegangan atas, sepasang tali bahu, tali angkut, pegangan troli yang diperpanjang sepenuhnya. Kepala tumbukan mengangkat tas yang dimuat melalui gerakan tertentu, lalu melepaskannya. Gravitasi melakukan sisanya. Kantong jatuh, dan pegas teredam di bagian atas kepala menyerap dan kemudian mengembalikan energi jatuh, sehingga spesimen tidak hanya dijatuhkan satu kali tetapi didorong ke dalam osilasi naik-turun yang terus menerus. Setiap siklus mengirimkan gelombang kejut ke tali dan masuk ke titik jangkar, lalu melepaskannya sepenuhnya. Muat, kejutkan, bongkar, ulangi.

Standar metode industri ringan Tiongkok yang meresmikan hal ini, QB/T 2922-2018Kotak dan tas — Metode uji untuk guncangan guncangan, menjelaskan prinsipnya sebagai memuat tas dengan berat tertentu, mengangkatnya dengan pegangan, tali bahu, atau pegangan troli yang direntangkan sepenuhnya melalui satu gerakan tertentu, membiarkannya jatuh bebas di bawah gravitasi, dan menggunakan pegas untuk menyerap dan melepaskan energi benturan sehingga tas mengalami benturan dan osilasi berulang kali — sehingga menguji ketahanan benturan pada pegangan, tali pengikat, pegangan troli, dan badan. Peralatan ini ditentukan secara ketat: massa gabungan dari mangkuk hisap bawah, blok peredam atas, batang tumbukan, dan perlengkapan standar adalah 8,1 ± 0,2 kg, langkah satu arah adalah 150 ± 5 mm, dan rakitan peredam kebisingan di mangkuk hisap atas menghasilkan gaya pegas sebesar 110 ± 10 N saat dikompresi siram. Sistem kendali harus memungkinkan laju tumbukan disesuaikan, memungkinkan jumlah siklus diatur dan dicatat, dan harus menghentikan mesin secara otomatis jika benda uji jatuh selama pengujian.

Klausa terakhir itu lebih penting daripada kelihatannya. Penghentian otomatis pada penurunan spesimen bukanlah fitur yang mudah digunakan — inilah yang membuat penghitungan siklus menjadi titik data yang valid. Jika tali putus pada siklus 612 dan mesin terus memukul perlengkapan kosong hingga mencapai nilai preset 1.500, laporan tersebut tidak mengatakan ada gunanya. Karena mesin berhenti pada saat pemisahan, pembacaan penghitungadalahumur kelelahan sendi itu.

Mesin di lantai kami

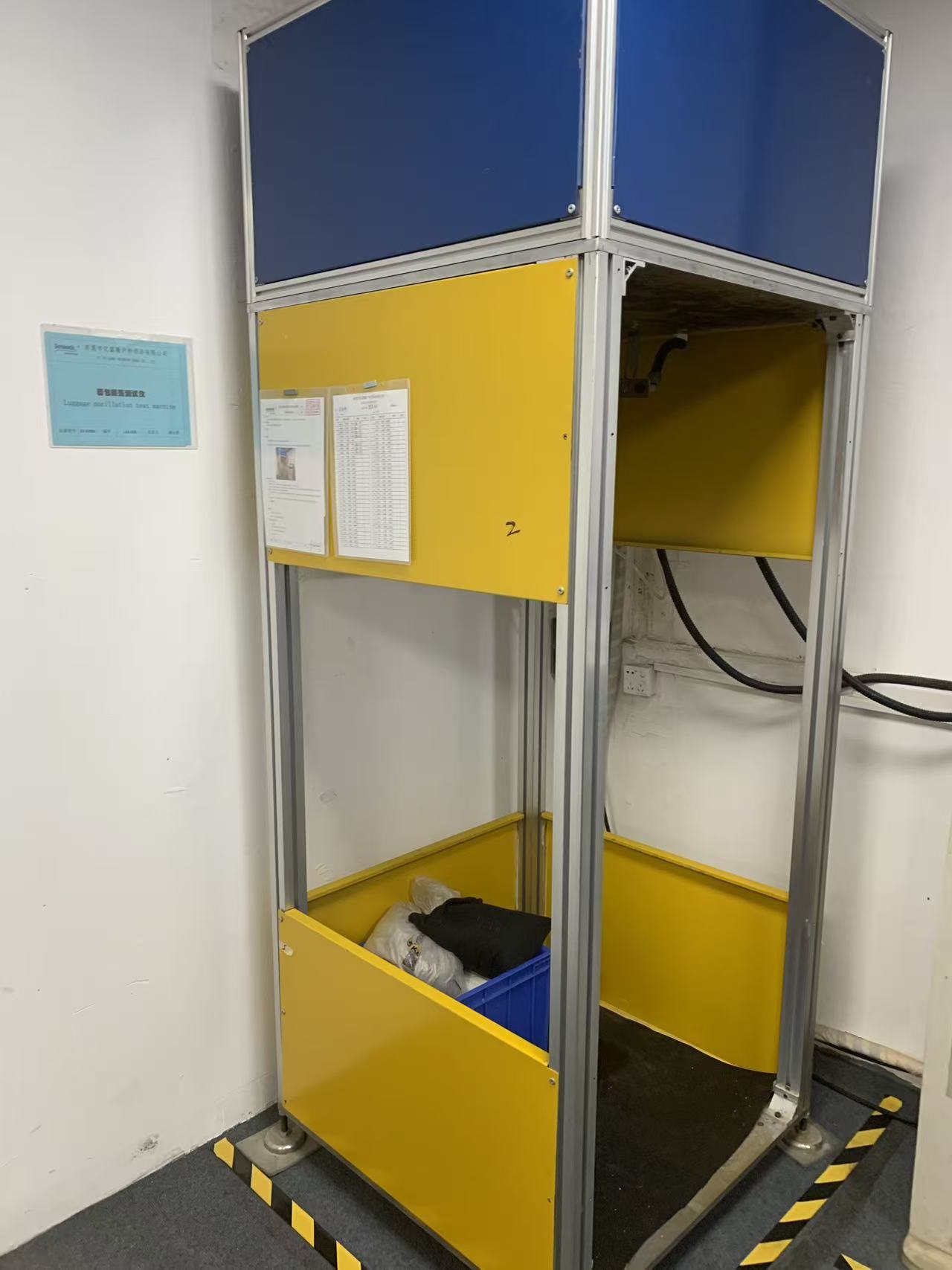

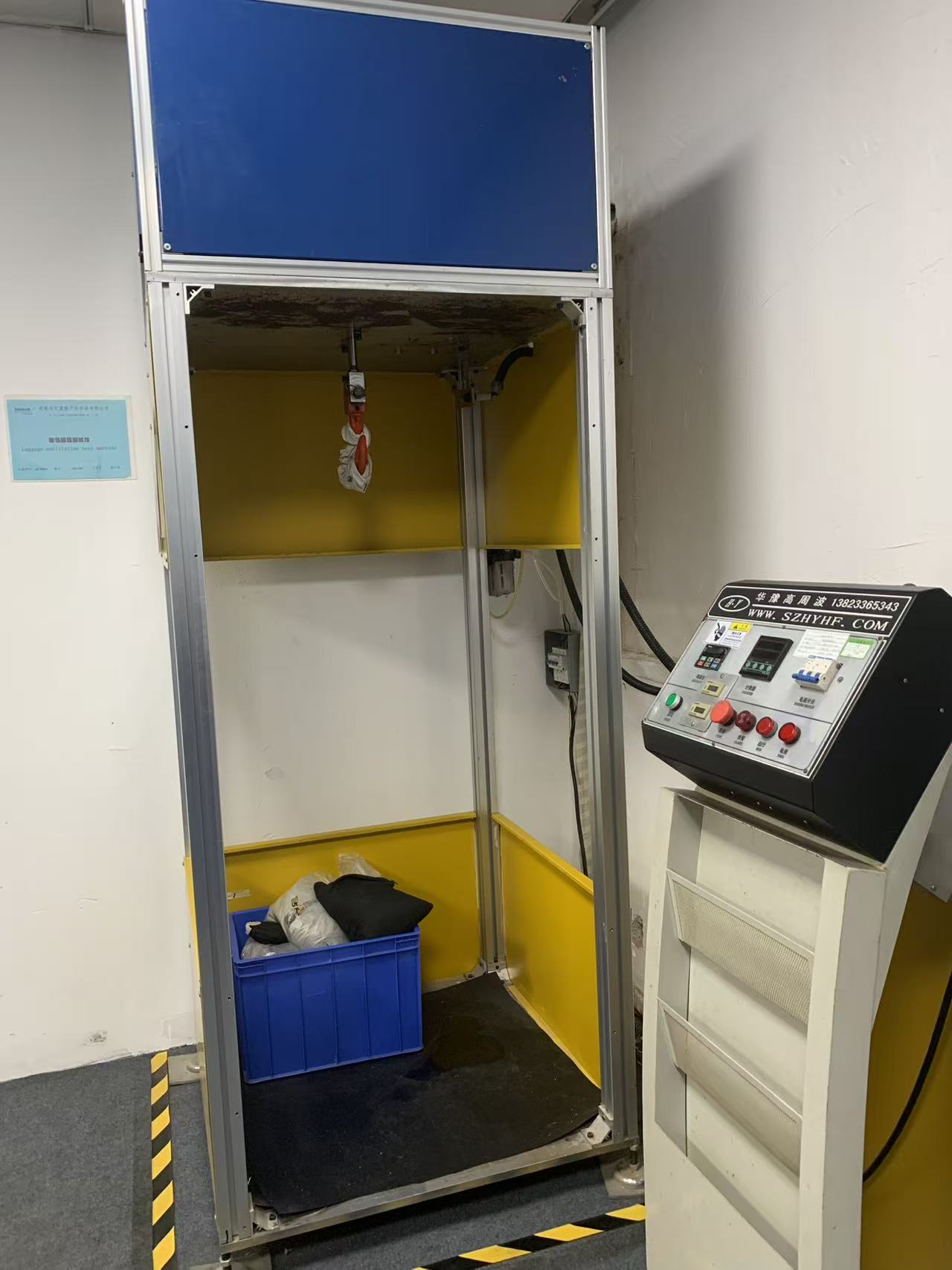

Unit kami dibuat oleh pembuat peralatan frekuensi tinggi di Shenzhen dan sengaja dibuat tidak menarik. Ruang uji terbuat dari rangka aluminium ekstrusi dengan panel pengisi berwarna kuning dan biru, terbuka di sisi pengoperasian, berlantai dengan alas karet tebal untuk mematikan pantulan. Kepala tumbukan menggantung dari anggota silang atas; di bawahnya terdapat spesimen dan, di dalam peti di dasarnya, karung pasir terkalibrasi yang kami gunakan untuk membawa kantong ke beban uji terukurnya. Pintu berengsel menutup sisi kerja sebelum lari dimulai, yang merupakan satu-satunya benda yang berdiri di antara operator dan tas seberat 20 kg yang melaju dengan kecepatan.

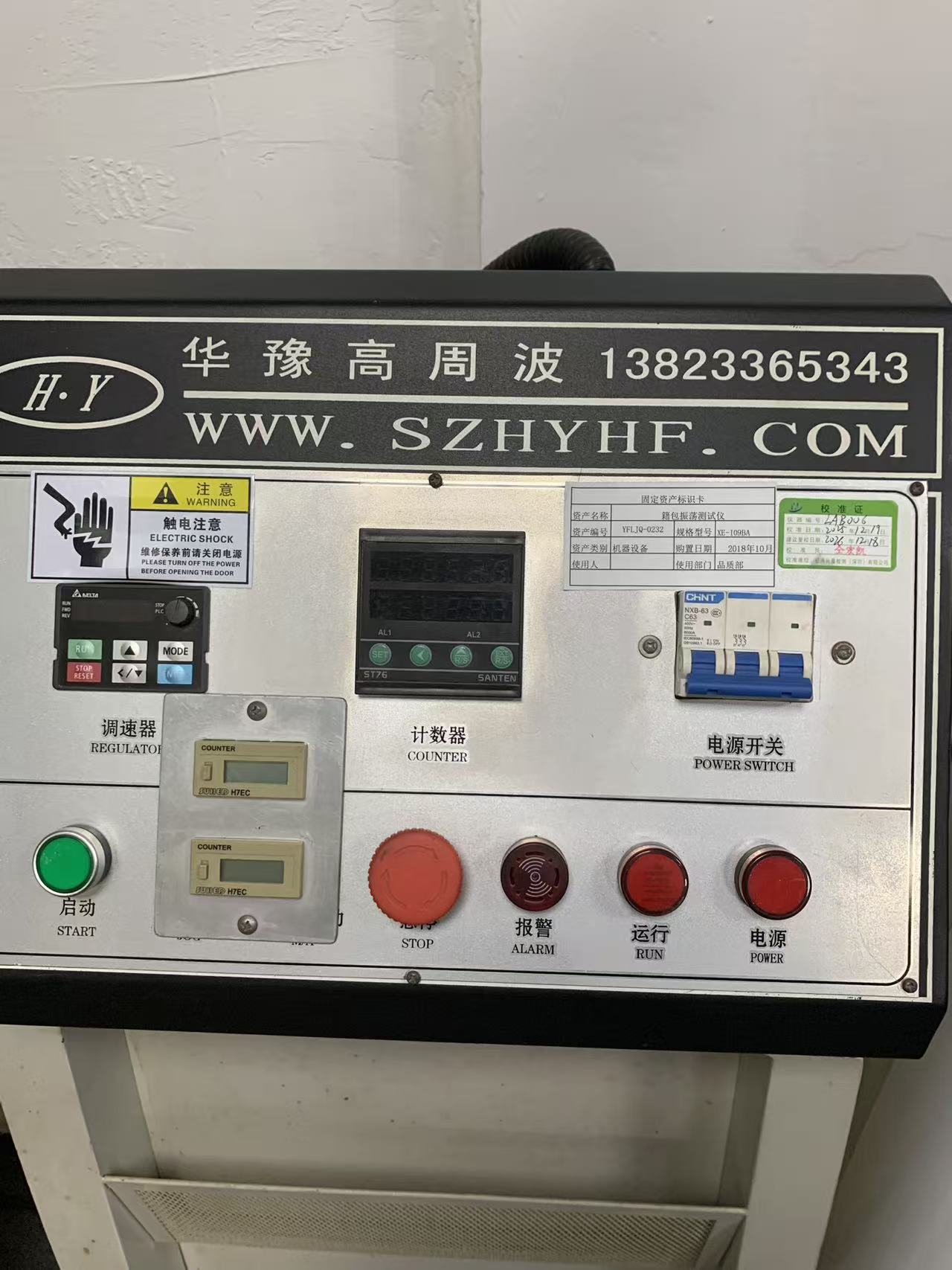

Alas kendali berada di luar sangkar. Tata letaknya memberi tahu Anda cara pengujian dijalankan: penggerak frekuensi variabel Delta di sebelah kiri bertindak sebagai pengatur kecepatan, penghitung digital SANTEN ST76 dengan dua saluran alarm berada di tengah, dua penghitung elektromekanis FUJI H7EC mencatat siklus kumulatif secara independen dari penghitung yang dapat diprogram, dan pemutus tiga kutub CHNT NXB-63 C63 berkekuatan 400 V, 50 Hz dengan kapasitas pemutusan 6.000 A menangani daya yang masuk. Di bawahnya terdapat tombol start, penghentian darurat berbentuk jamur berukuran besar, serta indikator alarm, lari, dan daya.

Penghitung duplikat ada karena suatu alasan. Penghitung yang dapat diprogram inilah yang menghentikan mesin pada siklus target; penghitung mekanis mengumpulkan siklus seumur hidup pada mesin dan memberikan pemeriksaan silang jika ada yang mempertanyakan apakah proses telah diatur ulang di tengah pengujian. Ketika auditor pihak ketiga pelanggan bertanya bagaimana kami mengetahui bahwa suatu laporan mencerminkan kinerja yang lengkap, inilah jawaban yang kami tunjukkan.

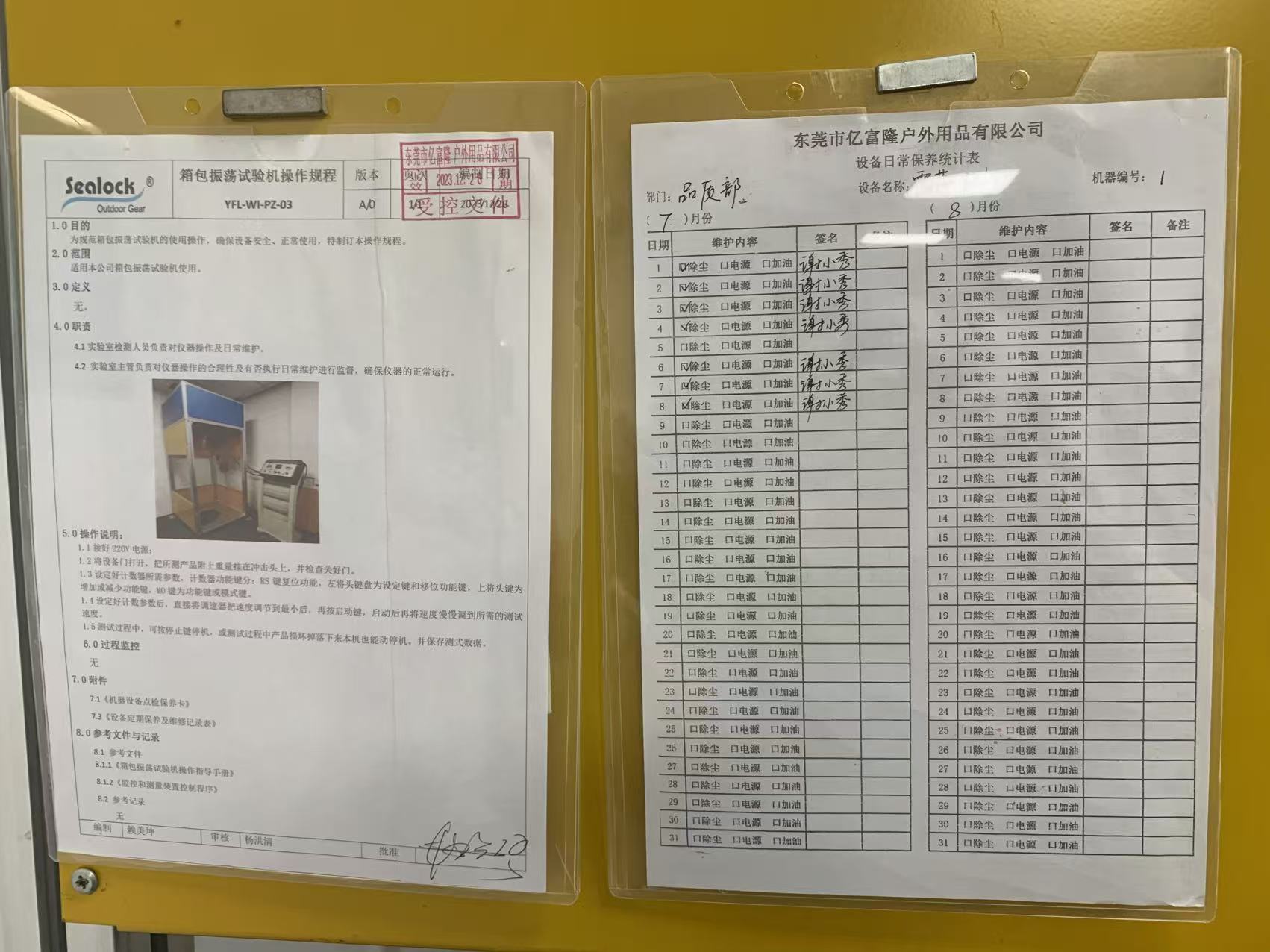

Cara menjalankannya : SOP YFL-WI-PZ-03

Prosedur terkontrol yang dipasang di mesin itu pendek, dan setiap klausa di dalamnya ada karena ada yang salah.

Operator menghubungkan suplai 220 V, membuka pintu ruang, menggantung spesimen — yang sudah dimuat sesuai berat terukurnya — pada kepala tumbukan menggunakan perlengkapan yang sesuai, dan memastikan pintu telah ditutup dengan benar sebelum ada yang bergerak. Penghitung kemudian diprogram: tombol reset menghapus proses sebelumnya, tombol shift dan penambahan mengatur jumlah siklus target, dan tombol mode memilih fungsi penghitungan. Hanya setelah target ditetapkan, operator menurunkan pengatur kecepatan ke minimum, menekan start, dan kemudian secara perlahan meningkatkan kecepatan hingga kecepatan pengujian yang diperlukan. Dilarang memulai dengan kecepatan tinggi, karena pukulan pertama yang tiba-tiba akan menimbulkan guncangan yang tidak pernah diharapkan oleh standar dan dapat menghasilkan kegagalan awal yang palsu pada perlengkapan, bukan pada sambungan yang sedang diuji.

Selama pengoperasian, operator dapat menghentikan alat berat dengan tombol stop kapan saja. Jika benda uji patah dan terjatuh, mesin akan berhenti sendiri. Data uji kemudian dicatat. SOP menugaskan pengoperasian dan pemeliharaan rutin kepada inspektur lab dan pengawasan keduanya kepada penyelia lab, dan hal ini didukung oleh catatan pemeliharaan harian — penghilangan debu, pemeriksaan daya, pelumasan — yang ditandatangani hari demi hari.

Jumlah beban dan siklus: berapa angka yang seharusnya

Standar metode menjelaskan cara mengocok tas; standar produk menentukan seberapa keras dan berapa lama. Untuk tas jinjing yaitu QB/T 1333-2018Tas tangan dan ransel, yang menetapkan beban pengujian berdasarkan volume badan tas, bukan berdasarkan spesifikasi produk, seperti yang dilakukan edisi 2010 sebelumnya, dan hanya menilai tali bahu di mana satu pegangan dan tali bahu berbagi wilayah jahitan yang tumpang tindih. Pengujian komersial pada umumnya berjalan hingga 400 siklus pada tali bahu ganda di bawah beban tertentu 6 kg, dengan pegangan dievaluasi berdasarkan bebannya sendiri dan kombinasi siklus.

Empat ratus siklus adalah sebuah lantai, bukan langit-langit, dan dikalibrasi untuk tas tangan sehari-hari, bukan untuk tas ransel kering berkapasitas 60 liter yang akan dilempar ke dek kapal selama satu dekade. Persyaratan pengangkutan muatan internal kami adalah 1.500 siklus atau lebih, dan untuk program ekspedisi dan kelautan, kami menjalankan penghitungan muatan yang jauh lebih tinggi berdasarkan kapasitas tetapan tas dibandingkan dari tabel volume standar. Ketika protokol milik klien menentukan kombinasi yang berbeda — muatan yang lebih berat dengan siklus yang lebih sedikit untuk menyimulasikan penanganan bagasi, atau muatan yang lebih ringan dengan hitungan yang jauh lebih tinggi untuk menyimulasikan perjalanan — mesin hanya mengambil angka-angka tersebut. Target kecepatan, beban, dan siklus semuanya ditentukan oleh operator, yang merupakan inti dari memiliki instrumen sendiri dibandingkan membeli slot pengujian secara eksternal.

Mengapa pengujian ini berbeda untuk tas tahan air yang dilas

Di sinilah perbedaan antara pabrik perlengkapan tahan air dengan pabrik koper konvensional. Pada tas yang dijahit, jangkar tali bahu adalah lingkaran anyaman yang tersangkut di jahitan dan diperkuat dengan paku payung. Modus kegagalannya adalah abrasi benang dan penarikan jahitan secara progresif, dan hal ini muncul dengan sendirinya: jahitan kendor, simpulnya miring, pembeli menyadarinya sebelum melepaskannya.

Pada kantong las frekuensi tinggi, tidak ada jahitan sama sekali pada jangkar, atau jahitannya bersifat dekoratif dan jalur beban sebenarnya melewati tambalan las yang diikat ke permukaan TPU atau PVC pada panel bodi. Sambungan tersebut rusak karena pengelupasan, bukan karena abrasi, dan kegagalan pengelupasan terjadi secara diam-diam dan tiba-tiba. Lasan yang telah berjalan sedikit dingin - tidak mencukupi, permukaan yang terkontaminasi, cetakan yang menyimpang dari paralel sebesar sepersekian milimeter - akan lulus uji tarik statis dengan nyaman dan kemudian mengalami delaminasi pada tepi tambalan di suatu tempat antara siklus 300 dan siklus 900, karena setiap siklus osilasi berada pada tepi depan ikatan yang sama.

Ini adalah kegagalan yang menghasilkan ulasan yang diakui oleh setiap manajer kategori: tas yang baik-baik saja selama satu musim dan kemudian "talinya baru saja terlepas dari tas" dengan garis tempelan yang bersih dan tidak berjumbai tertinggal. Hal yang juga penting adalah akedap airkegagalan dan bukan hanya kegagalan kekuatan, karena tambalan yang terkelupas sebagian membuka jalur kebocoran melalui material muka jauh sebelum terlepas sepenuhnya. Sebuah tas dapat mulai membiarkan air masuk melalui bahu jangkar sambil tetap membawa muatannya dengan sempurna.

Itulah sebabnya penguji osilasi danpenguji tarik dan kupas terkomputerisasidibaca bersama-sama, bukan secara terpisah. Pengujian kupas memberi kita kekuatan ikatan statis dari lapisan yang dilas dalam kilogram terhadap tabel material internal kita; pengujian osilasi memberi tahu kita apakah ikatan tersebut bertahan terhadap pembebanan sisi tunggal yang dinamis, berulang, dan berulang dalam geometri yang akan terlihat dalam pelayanan. Suatu lasan dapat menjadi kuat namun tetap miskin kelelahan jika geometri tambalan memusatkan pengelupasan pada salah satu sudutnya. Hanya tes kedua yang menemukannya.

Apa yang kita lihat saat perlombaan berakhir

Penghitungan siklus yang selesai adalah kondisi kelulusan, bukan hasil kelulusan. Ketika penghitung berhenti, spesimen turun dan diperiksa berdasarkan daftar periksa tertulis: tidak ada pemisahan atau pemisahan sebagian dari pegangan, tali pengikat atau tempelan jangkar; tidak ada delaminasi atau pengangkatan pada tepi tulangan yang dilas; tidak ada patah, deformasi atau retak pada gesper, penggeser, cincin D atau triglida; tidak ada putusnya benang pada jahitan penguat mana pun; tidak ada distorsi pada panel bodi di sekitar titik beban; dan, untuk tas dengan sistem troli, pegangan yang masih dapat diperpanjang dan ditarik dengan mulus serta terkunci secara positif.

Apa pun yang kurang dari pemisahan masih akan direkam. Tepi tambalan yang terangkat dua milimeter pada 1.500 siklus adalah sebuah tas yang lewat dan proses yang gagal, dan itu kembali ke bidang teknik sebagai masalah parameter pengelasan daripada ditandatangani. Jika pengujian bersifat destruktif atau spesimen diberi tanda, sampel tersebut dikarantina dan tidak dimasukkan kembali ke dalam stok yang dapat dijual.

Posisinya dalam rantai QC yang lebih luas

Tidak ada satu instrumen pun yang mensertifikasi tas. Penguji osilasi mencakup ketahanan beban dinamis pada titik jangkar, dan bergerak ke segala arah: thepenguji kehidupan bolak-balik ritsletingmelakukan penutupan melalui 3.000 siklus di bawah beban lateral dan longitudinal yang sesuai ukuran; itupenguji abrasidan itupenguji tahan luntur warna gosokmengatasi ketahanan permukaan dan transfer hasil akhir; ituruang suhu dan kelembaban yang dapat diprogrammenua material yang diatur melalui siklus panas-lembab dan di bawah nol sebelum sifat mekanik diperiksa ulang. Kemudian keseluruhan perakitan dilanjutkan ke pengujian perendaman air penuh selama dua jam atau lebih untuk produk yang dapat direndam, atau pengujian hujan lebat dan pengujian pancaran air untuk produk yang dinilai tahan terhadap hujan, bukan perendaman.

Menjalankan pengujian osilasisetelahpenuaan iklim adalah salah satu rangkaian yang paling jelas bagi pembeli, dan hal ini perlu dijelaskan secara eksplisit. Sambungan berbantuan perekat dan beberapa kualitas film TPU kehilangan kekuatan pengelupasan yang berarti setelah tujuh puluh dua jam terpapar panas-lembab. Jangkar tali yang dapat bertahan 1.500 siklus baru dan 600 siklus setelah penuaan memberi tahu Anda sesuatu yang belum pernah dilakukan pengujian suhu ruangan.

Apa yang harus diminta pembeli

"Osilasi yang diuji" pada lembar spesifikasi tidak berarti apa-apa tanpa empat angka di belakangnya: beban dalam kilogram, jumlah siklus, komponen yang diuji, dan kriteria penerimaan. Minta keempatnya. Tanyakan apakah penghitungan telah tercapai atau apakah mesin berhenti otomatis lebih awal. Tanyakan apakah tas diuji dalam keadaan baru atau setelah dikondisikan lingkungan. Dan khususnya untuk produk yang dilas, tanyakan apakah pemeriksaan pasca-uji mencakup pengangkatan tepi pada bagian tulangan yang dilas, karena pemasok yang hanya memeriksa pemisahan akan melaporkan adanya kebocoran pada kantong yang sudah mulai terkelupas.

Untuk program OEM dan ODM, kami menetapkan parameter ini bersama-sama pada tahap pengembangan, menjalankannya pada artikel pertama sebelum perkakas dibekukan, dan mengulanginya selama produksi. Jika protokol merek sendiri atau laporan laboratorium pihak ketiga diperlukan, data internal menjadi penyaringan awal: kami lebih memilih menemukan masalah pada siklus 700 di lantai kami sendiri daripada di laporan SGS atau QIMA tiga minggu sebelum pengiriman.

Pertanyaan yang sering diajukan

Apakah pengujian dampak osilasi sama dengan pengujian jatuh?

Tidak. Uji jatuh mengevaluasi apa yang terjadi pada tas dan isinya jika terjadi benturan tunggal yang tidak terkendali pada permukaan keras. Pengujian dampak osilasi mengevaluasi kelelahan pada titik dukung dalam ratusan atau ribuan siklus pemuatan dan pelepasan yang terkendali. Mereka menemukan kegagalan yang berbeda-beda, dan sebuah tas dapat melewati satu kegagalan dengan nyaman sementara gagal dalam kegagalan lainnya.

Bisakah mesin ini menguji soft cooler atau tas kering serta ransel?

Ya. Apa pun yang memiliki titik jinjing tertentu dapat digantung di perlengkapannya — pegangan angkut tunggal pada tas kering, tali bahu ganda pada ransel yang lebih dingin, pegangan atas pada ransel. Produk bersisi lunak diberi bantalan pada area kontak perlengkapan sehingga penjepit tidak mengikis tali dan menyebabkan kegagalan palsu pada pegangan, bukan pada sambungan.

Muatan apa yang harus digunakan jika tas tidak mempunyai kapasitas publikasi?

Standar produk memperolehnya dari volume badan tas. Dalam praktiknya, untuk perlengkapan luar ruangan, kami lebih memilih untuk menguji pada kapasitas terukur yang akan dicetak oleh suatu merek pada kemasannya sendiri, ditambah margin, karena jumlah tersebut akan dianggap sebagai izin oleh konsumen.

Apakah hasil passing menjamin tas tidak gagal di lapangan?

Hal ini menjamin bahwa desain dan proses, seperti yang diambil sampelnya, memenuhi ambang batas kelelahan yang ditentukan. Daya tahan lapangan juga bergantung pada konsistensi produksi, itulah sebabnya pengujian osilasi dilakukan pada sampel produksi, bukan hanya pada sampel emas, dan mengapa parameter pengelasan dalam proses dipantau secara independen.

Apakah peralatan sudah dikalibrasi?

Secara eksternal, oleh rumah kalibrasi yang terakreditasi, dengan sertifikat dipasang pada mesin. Sertifikat saat ini tertanggal 19 Desember 2025 dan kalibrasi ulang jatuh tempo pada 18 Desember 2026. Status kalibrasi adalah bagian dari setiap audit internal dan tersedia bagi pelanggan yang berkunjung berdasarkan permintaan.

Berikutnya di seri ini

Instrumen berikutnya yang akan kami buka adalah kabinet pencocokan warna sumber cahaya standar — kotak kecil dan sederhana yang menyelesaikan lebih banyak perselisihan pelanggan dibandingkan peralatan lain di dalam gedung, karena warna adalah satu-satunya atribut yang diperiksa secara pribadi oleh setiap pembeli dan hampir semua orang memeriksa di bawah cahaya yang salah.

Sealock telah membuat perlengkapan tahan air las frekuensi tinggi selama lebih dari dua puluh tahun dari Dongguan, Tiongkok, dan Kota Ho Chi Minh, Vietnam, untuk merek termasuk OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine, dan STANLEY. Jika Anda menginginkan protokol pengujian lengkap untuk program yang Anda kembangkan, atau ingin menentukan parameter osilasi ke dalam perjanjian kualitas Anda sendiri, tulislah keinfo@sealock.com.hk.
